1. Khám phá vai trò và tầm quan trọng của thiết kế khuôn ép nhựa 3D bằng CAD/CAM trong ngành công nghiệp hiện đại.
Trong bối cảnh ngành công nghiệp sản xuất không ngừng phát triển và đòi hỏi sự chính xác, hiệu quả cao, thiết kế khuôn ép nhựa 3D bằng CAD/CAM đã trở thành một yếu tố then chốt, mang lại những bước tiến vượt bậc. Công nghệ này không chỉ đơn thuần là công cụ hỗ trợ mà còn là xương sống của toàn bộ quy trình từ ý tưởng ban đầu cho đến khi sản phẩm nhựa cuối cùng được đưa ra thị trường. Nó định hình cách thức các doanh nghiệp đổi mới, tối ưu hóa sản xuất và duy trì lợi thế cạnh tranh trong một môi trường kinh doanh đầy thách thức.
Nền tảng của sản xuất hiện đại: Từ ý tưởng đến sản phẩm thực tế
Thiết kế khuôn ép nhựa 3D bằng CAD/CAM đóng vai trò là cầu nối không thể thiếu giữa bản vẽ kỹ thuật và sản phẩm vật lý. Khả năng chuyển đổi các mô hình 3D phức tạp thành dữ liệu có thể gia công được đã cách mạng hóa ngành sản xuất khuôn. Điều này cho phép các nhà thiết kế tạo ra những khuôn mẫu có độ chính xác cao, khả năng lặp lại tuyệt vời và tích hợp các chi tiết phức tạp mà trước đây khó có thể thực hiện bằng các phương pháp truyền thống.
Vai trò của thiết kế CAD trong giai đoạn phát triển sản phẩm
Hệ thống Thiết kế hỗ trợ máy tính (CAD) là bước khởi đầu, nơi các kỹ sư có thể hình dung, mô phỏng và tinh chỉnh thiết kế sản phẩm nhựa cũng như khuôn mẫu một cách trực quan. Với CAD, việc tạo mô hình 3D chi tiết, phân tích cấu trúc, kiểm tra khả năng lắp ráp và phát hiện các lỗi thiết kế tiềm ẩn được thực hiện ngay từ giai đoạn đầu. Điều này giúp giảm đáng kể thời gian và chi phí phát triển, đồng thời nâng cao chất lượng tổng thể của sản phẩm. Các mô phỏng dòng chảy nhựa, phân tích ứng suất và biến dạng có thể được thực hiện để đảm bảo thiết kế khuôn tối ưu trước khi chuyển sang giai đoạn sản xuất vật lý.
Tầm quan trọng của CAM trong quá trình chế tạo khuôn
Sau khi thiết kế được hoàn thiện trên CAD, hệ thống Sản xuất hỗ trợ máy tính (CAM) sẽ tiếp quản. CAM chuyển đổi mô hình 3D thành các chương trình điều khiển số (NC code) mà máy CNC (Computer Numerical Control) có thể hiểu và thực hiện. Điều này tự động hóa quy trình gia công khuôn, đảm bảo độ chính xác tuyệt đối, giảm thiểu sai sót do con người và tối ưu hóa đường chạy dao, giúp rút ngắn thời gian gia công và tăng tuổi thọ dụng cụ cắt. Việc tích hợp CAD/CAM liền mạch cho phép các nhà sản xuất chế tạo khuôn mẫu phức tạp với dung sai cực nhỏ, đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp hiện đại.
Nâng cao chất lượng và độ chính xác của sản phẩm nhựa
Sự tinh xảo của thiết kế khuôn ép nhựa 3D bằng CAD/CAM trực tiếp ảnh hưởng đến chất lượng và độ chính xác của sản phẩm nhựa cuối cùng. Một khuôn mẫu được thiết kế tốt đảm bảo rằng sản phẩm đúc ra có kích thước chính xác, bề mặt hoàn thiện tốt và không có các khuyết tật như cong vênh, rỗ khí hay vết chảy không đồng đều. Khả năng kiểm soát chặt chẽ các thông số thiết kế trên môi trường 3D giúp các kỹ sư có thể dự đoán và khắc phục các vấn đề tiềm ẩn trước khi khuôn được chế tạo. Điều này đặc biệt quan trọng đối với các ngành yêu cầu độ chính xác cao như y tế, ô tô, và điện tử.
Giảm thiểu chi phí và thời gian phát triển sản phẩm
Một trong những lợi ích quan trọng nhất của việc ứng dụng thiết kế khuôn ép nhựa 3D bằng CAD/CAM là khả năng giảm thiểu đáng kể chi phí và thời gian phát triển sản phẩm. Nhờ vào các công cụ mô phỏng và phân tích tiên tiến trong CAD, số lượng nguyên mẫu vật lý cần thiết được giảm thiểu, từ đó tiết kiệm chi phí vật liệu và gia công. Quy trình CAM giúp tự động hóa sản xuất khuôn, đẩy nhanh thời gian chế tạo và đưa sản phẩm ra thị trường nhanh hơn. Sự nhanh nhạy này không chỉ mang lại lợi thế cạnh tranh mà còn tối ưu hóa nguồn lực cho doanh nghiệp.
Thúc đẩy sự đổi mới và cạnh tranh trong ngành công nghiệp
Thiết kế khuôn ép nhựa 3D bằng CAD/CAM không chỉ tối ưu hóa quy trình hiện có mà còn mở ra cánh cửa cho sự đổi mới. Nó cho phép các nhà thiết kế tạo ra những sản phẩm với hình dạng phức tạp, tích hợp nhiều chức năng hơn và có tính thẩm mỹ cao mà trước đây là điều không tưởng. Khả năng này thúc đẩy các doanh nghiệp không ngừng sáng tạo, tạo ra những sản phẩm độc đáo và có giá trị cao, từ đó nâng cao vị thế cạnh tranh trên thị trường toàn cầu. Trong một thế giới công nghiệp không ngừng biến đổi, việc nắm vững công nghệ CAD/CAM trong thiết kế khuôn ép nhựa là chìa khóa để dẫn đầu và phát triển bền vững. Để tìm hiểu thêm về quy trình sản xuất khuôn chuyên nghiệp, bạn có thể tham khảo quy trình sản xuất chuyên nghiệp.
2. Tối ưu hóa quy trình sản xuất và nâng cao hiệu quả với thiết kế khuôn ép nhựa 3D bằng CAD/CAM.
Trong bối cảnh công nghiệp sản xuất ngày càng cạnh tranh, việc tối ưu hóa quy trình và nâng cao hiệu quả là yếu tố sống còn cho bất kỳ doanh nghiệp nào. Thiết kế khuôn ép nhựa 3D bằng CAD/CAM đã trở thành một công cụ không thể thiếu, giúp các nhà sản xuất không chỉ cải thiện chất lượng sản phẩm mà còn rút ngắn đáng kể thời gian đưa sản phẩm ra thị trường và giảm thiểu chi phí. Với sự kết hợp giữa mô hình hóa 3D tiên tiến và khả năng lập trình gia công tự động, công nghệ này mang lại một bước đột phá trong quản lý chuỗi cung ứng và vận hành sản xuất khuôn ép nhựa.
Rút ngắn chu trình phát triển sản phẩm với thiết kế khuôn ép nhựa 3D CAD/CAM
Một trong những lợi ích rõ ràng nhất của việc áp dụng thiết kế khuôn ép nhựa 3D bằng CAD/CAM là khả năng tăng tốc độ phát triển sản phẩm. Quy trình thiết kế truyền thống thường tốn nhiều thời gian và dễ phát sinh lỗi, nhưng CAD/CAM đã thay đổi hoàn toàn cục diện này.
Thiết kế nhanh chóng và chính xác
Phần mềm CAD cho phép kỹ sư tạo ra các mô hình khuôn ép nhựa phức tạp trong môi trường 3D một cách nhanh chóng và với độ chính xác cao. Thay vì phải vẽ thủ công hoặc sử dụng các bản vẽ 2D hạn chế, CAD cung cấp một nền tảng trực quan để thiết kế chi tiết từng bộ phận của khuôn, từ lõi, lòng khuôn, hệ thống dẫn nhựa (runner system) cho đến hệ thống làm mát và đẩy sản phẩm. Khả năng chỉnh sửa và lặp lại thiết kế tức thì giúp giảm đáng kể thời gian cần thiết để hoàn thiện bản vẽ cuối cùng, đồng thời đảm bảo mọi chi tiết đều đạt dung sai kỹ thuật cần thiết.
Mô phỏng và phân tích hiệu quả
Trước khi tiến hành gia công thực tế, công nghệ CAD/CAM cho phép thực hiện các mô phỏng và phân tích chuyên sâu. Kỹ sư có thể mô phỏng quá trình điền đầy nhựa vào khuôn (mold flow analysis), phân tích ứng suất, biến dạng, tối ưu hóa hệ thống làm mát và dự đoán các khuyết tật tiềm ẩn như đường hàn, co rút, bọt khí. Việc này giúp xác định và khắc phục các vấn đề thiết kế ngay trên máy tính, tránh phải chế tạo khuôn thử nghiệm tốn kém và mất thời gian, từ đó đẩy nhanh quá trình đưa sản phẩm mới ra thị trường.
Giảm thiểu sai sót và lãng phí trong sản xuất khuôn ép nhựa
Thiết kế khuôn ép nhựa 3D bằng CAD/CAM đóng vai trò then chốt trong việc giảm thiểu sai sót và tối ưu hóa việc sử dụng tài nguyên.
Phát hiện lỗi sớm và khắc phục hiệu quả
Với CAD/CAM, các lỗi thiết kế hoặc xung đột giữa các bộ phận của khuôn có thể được phát hiện và chỉnh sửa ngay trong giai đoạn thiết kế ảo. Điều này giúp tránh được những sai sót nghiêm trọng có thể xảy ra trong quá trình gia công vật lý, vốn rất tốn kém để sửa chữa. Khả năng kiểm tra giao thoa (interference check) và phân tích lắp ráp đảm bảo rằng tất cả các thành phần của khuôn sẽ hoạt động ăn khớp hoàn hảo khi được lắp ráp thực tế.
Tối ưu hóa vật liệu và quy trình gia công
Phần mềm CAD/CAM hỗ trợ tối ưu hóa thiết kế các kênh dẫn nhựa, cửa vào khuôn và hệ thống thoát khí để giảm thiểu lượng vật liệu nhựa thừa và phế phẩm. Đồng thời, phần mềm CAM (Computer-Aided Manufacturing) tự động tạo ra các đường chạy dao (toolpaths) hiệu quả nhất cho máy CNC, giúp tối ưu hóa quy trình sản xuất. Điều này không chỉ giảm thời gian gia công mà còn giảm hao mòn dụng cụ cắt và tiết kiệm nguyên liệu thô, góp phần đáng kể vào việc giảm lãng phí trong sản xuất.
Nâng cao chất lượng sản phẩm và tăng cường năng suất
Hiệu quả của thiết kế khuôn ép nhựa 3D bằng CAD/CAM thể hiện rõ rệt qua chất lượng sản phẩm cuối cùng và khả năng sản xuất.
Độ chính xác và đồng nhất cao
Các khuôn được thiết kế bằng CAD/CAM có độ chính xác hình học vượt trội. Điều này dẫn đến các sản phẩm ép phun có kích thước chính xác, bề mặt hoàn thiện tốt hơn và độ đồng nhất cao giữa các sản phẩm. Đặc biệt, với các chi tiết phức tạp hoặc yêu cầu dung sai chặt chẽ, CAD/CAM là giải pháp lý tưởng để đảm bảo chất lượng không đổi trên toàn bộ lô sản xuất.
Tối ưu hóa hiệu suất sản xuất
Thiết kế khuôn tối ưu bằng CAD/CAM giúp giảm thiểu chu kỳ ép phun, tăng số lượng sản phẩm sản xuất được trong một đơn vị thời gian. Hệ thống làm mát được thiết kế hiệu quả giúp rút ngắn thời gian làm nguội, trong khi hệ thống đẩy sản phẩm được tối ưu hóa giúp sản phẩm thoát khuôn dễ dàng, giảm nguy cơ hỏng hóc. Tất cả những yếu tố này cộng lại giúp nâng cao năng suất tổng thể của dây chuyền sản xuất.
Tối ưu hóa chi phí sản xuất toàn diện
Đầu tư vào thiết kế khuôn ép nhựa 3D bằng CAD/CAM mang lại lợi ích kinh tế lâu dài thông qua việc tối ưu hóa chi phí ở nhiều khía cạnh.
Giảm chi phí gia công và rework
Nhờ khả năng mô phỏng và phát hiện lỗi sớm, doanh nghiệp giảm thiểu đáng kể số lần phải sửa chữa khuôn (rework) hoặc gia công lại. Việc tự động hóa lập trình CAM và độ chính xác của các máy CNC được điều khiển bởi CAM cũng giúp giảm thiểu sai sót trong gia công, tránh lãng phí vật liệu và thời gian của nhân công. Điều này trực tiếp ảnh hưởng đến chi phí sản xuất từng sản phẩm.
Tiết kiệm thời gian và nguồn lực
Với chu trình phát triển sản phẩm được rút ngắn, doanh nghiệp có thể đưa sản phẩm ra thị trường nhanh hơn, tận dụng lợi thế cạnh tranh. Việc giảm thiểu thời gian thiết kế, thử nghiệm và gia công đồng nghĩa với việc tiết kiệm chi phí nhân công, năng lượng và các nguồn lực khác. Sự hiệu quả trong toàn bộ quy trình này giúp doanh nghiệp tối đa hóa lợi nhuận và duy trì tính cạnh tranh trên thị trường.
Tổng kết lại, thiết kế khuôn ép nhựa 3D bằng CAD/CAM không chỉ là một công cụ thiết kế, mà còn là một chiến lược toàn diện giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao hiệu quả và đảm bảo chất lượng sản phẩm vượt trội. Để tìm hiểu thêm về cách ứng dụng công nghệ này vào hoạt động sản xuất của bạn, đừng ngần ngại liên hệ Mr.Long qua số điện thoại 0949 90 77 68 để được tư vấn chi tiết.
3. Hướng dẫn lựa chọn phần mềm và phương pháp hiệu quả cho thiết kế khuôn ép nhựa 3D bằng CAD/CAM.
Việc lựa chọn phần mềm và phương pháp phù hợp là yếu tố then chốt quyết định thành công của mọi dự án thiết kế khuôn ép nhựa 3D bằng CAD/CAM. Trong môi trường công nghiệp hiện đại, nơi sự chính xác, hiệu quả và tốc độ là tối quan trọng, việc đầu tư đúng đắn vào công cụ và quy trình sẽ giúp doanh nghiệp tối ưu hóa chuỗi giá trị, giảm thiểu chi phí và nâng cao chất lượng sản phẩm cuối cùng. Phần này sẽ cung cấp một cái nhìn sâu sắc về các tiêu chí, công cụ và phương pháp tiếp cận hiệu quả nhất để thực hiện thiết kế khuôn ép nhựa 3D bằng CAD/CAM một cách chuyên nghiệp.
3.1. Tiêu chí lựa chọn phần mềm CAD/CAM tối ưu cho khuôn ép nhựa 3D
Thị trường phần mềm CAD/CAM rất đa dạng, mỗi phần mềm có những ưu nhược điểm riêng. Để đưa ra lựa chọn sáng suốt cho việc thiết kế khuôn ép nhựa 3D bằng CAD/CAM, các kỹ sư và quản lý dự án cần xem xét các tiêu chí sau:
3.1.1. Khả năng thiết kế 3D chuyên sâu và các công cụ chuyên biệt
Phần mềm cần hỗ trợ mạnh mẽ các công cụ thiết kế bề mặt phức tạp (surfacing), mô hình khối (solid modeling) và mô hình tham số (parametric modeling) để xử lý các chi tiết sản phẩm và khuôn phức tạp. Đặc biệt, các tính năng chuyên dụng cho khuôn như tách khuôn tự động (core/cavity separation), phân tích góc thoát khuôn (draft analysis), phát hiện undercut, và tạo hệ thống làm mát là vô cùng cần thiết.
3.1.2. Tính năng tích hợp CAM và CAE
Một phần mềm có khả năng tích hợp module CAM (Computer-Aided Manufacturing) sẽ cho phép người dùng từ thiết kế trực tiếp chuyển sang lập trình gia công CNC mà không cần chuyển đổi dữ liệu, giảm thiểu lỗi và tăng tốc độ. Đồng thời, khả năng tích hợp CAE (Computer-Aided Engineering) như phân tích dòng chảy nhựa (Mold Flow Analysis) là yếu tố không thể thiếu để mô phỏng quá trình điền đầy, làm mát và co ngót, giúp dự đoán và khắc phục các vấn đề tiềm ẩn ngay từ giai đoạn thiết kế.
3.1.3. Khả năng tương thích và cộng tác
Trong môi trường làm việc nhóm và với các đối tác, khả năng nhập/xuất dữ liệu với nhiều định dạng khác nhau (STEP, IGES, Parasolid, DXF, DWG) là rất quan trọng. Khả năng tích hợp với hệ thống quản lý dữ liệu sản phẩm (PDM – Product Data Management) hoặc quản lý vòng đời sản phẩm (PLM – Product Lifecycle Management) giúp quản lý phiên bản, tài liệu và quy trình một cách hiệu quả.
3.1.4. Hỗ trợ kỹ thuật và cộng đồng người dùng
Một phần mềm được hỗ trợ tốt bởi nhà cung cấp và có một cộng đồng người dùng lớn sẽ giúp giải quyết các vấn đề kỹ thuật nhanh chóng, học hỏi kinh nghiệm và cập nhật các tính năng mới.
3.2. Các phần mềm CAD/CAM hàng đầu cho thiết kế khuôn ép nhựa 3D
Dựa trên các tiêu chí trên, một số phần mềm nổi bật trong ngành thiết kế và chế tạo khuôn ép nhựa bao gồm:
- SOLIDWORKS: Nổi tiếng về giao diện thân thiện, dễ sử dụng, cung cấp các module chuyên biệt cho thiết kế khuôn và tích hợp tốt với các công cụ mô phỏng.
- PTC Creo (trước đây là Pro/ENGINEER): Mạnh mẽ trong việc xử lý các chi tiết phức tạp, khả năng thiết kế tham số ưu việt và tích hợp chặt chẽ các module CAE/CAM.
- Siemens NX: Là giải pháp toàn diện từ CAD, CAM đến CAE, phù hợp cho các dự án lớn, phức tạp yêu cầu độ chính xác cao và quy trình làm việc tích hợp.
- CATIA: Thường được sử dụng trong các ngành công nghiệp đòi hỏi độ chính xác và phức tạp cao như ô tô, hàng không vũ trụ, với khả năng thiết kế bề mặt vượt trội.
3.3. Phương pháp hiệu quả trong thiết kế khuôn ép nhựa 3D bằng CAD/CAM
Bên cạnh việc lựa chọn phần mềm, áp dụng các phương pháp làm việc hiệu quả sẽ nâng cao đáng kể chất lượng và giảm thiểu rủi ro cho dự án:
3.3.1. Thiết kế cho sản xuất (DFM – Design for Manufacturability)
Ngay từ giai đoạn đầu của thiết kế khuôn mẫu, việc xem xét các yếu tố liên quan đến sản xuất là vô cùng quan trọng. DFM giúp tối ưu hóa thiết kế sản phẩm và khuôn để dễ dàng gia công, lắp ráp, giảm thiểu lỗi và chi phí. Điều này bao gồm việc cân nhắc độ dày thành, góc thoát khuôn, vị trí cổng phun, hệ thống kênh dẫn, và hệ thống làm mát.
3.3.2. Phân tích dòng chảy khuôn (Mold Flow Analysis – CAE)
Sử dụng các công cụ mô phỏng dòng chảy nhựa (như Moldflow trong Autodesk, SOLIDWORKS Plastics…) giúp dự đoán và trực quan hóa hành vi của vật liệu nhựa trong lòng khuôn. Kỹ sư có thể xác định các vấn đề tiềm ẩn như khuyết tật điền đầy, đường hàn, bọt khí, biến dạng, ứng suất dư và tính toán hệ số co rút chính xác. Từ đó, đưa ra các điều chỉnh thiết kế trước khi chế tạo khuôn vật lý, tiết kiệm thời gian và chi phí thử khuôn.
3.3.3. Ứng dụng Trí tuệ nhân tạo (AI) trong thiết kế và tối ưu hóa
Sự phát triển của AI đang mở ra những tiềm năng mới trong thiết kế khuôn ép nhựa. AI có thể hỗ trợ tối ưu hóa các thông số thiết kế, dự đoán hiệu suất khuôn, tự động hóa các tác vụ lặp lại và thậm chí đề xuất các giải pháp thiết kế sáng tạo dựa trên dữ liệu lớn, giúp đẩy nhanh quá trình phát triển sản phẩm.
3.3.4. Quản lý dự án chặt chẽ và cộng tác liên tục
Một phương pháp làm việc nhóm hiệu quả, kết hợp quản lý dự án linh hoạt và giao tiếp liên tục giữa các bộ phận thiết kế, kỹ thuật, sản xuất sẽ đảm bảo mọi khía cạnh của dự án được phối hợp nhịp nhàng, giảm thiểu sai sót và đẩy nhanh tiến độ.
3.4. Lời khuyên từ chuyên gia
Để đạt được hiệu quả cao nhất trong thiết kế khuôn ép nhựa 3D bằng CAD/CAM, các doanh nghiệp cần:
- Đánh giá kỹ lưỡng nhu cầu cụ thể của từng dự án và khả năng tài chính để lựa chọn phần mềm phù hợp.
- Đầu tư vào đào tạo và phát triển kỹ năng cho đội ngũ kỹ sư, đảm bảo họ nắm vững công cụ và phương pháp mới.
- Không ngừng cập nhật công nghệ và xu hướng mới trong ngành.
- Tìm kiếm đối tác có kinh nghiệm và uy tín trong lĩnh vực thiết kế và chế tạo khuôn. Nếu bạn cần sự tư vấn chuyên sâu hoặc hỗ trợ kỹ thuật, đừng ngần ngại liên hệ với chuyên gia của chúng tôi, Mr.Long qua số điện thoại 0949 90 77 68 để được hỗ trợ tận tình nhất.
4. Các bước thực hiện và ứng dụng thực tiễn của thiết kế khuôn ép nhựa 3D bằng CAD/CAM trong các dự án công nghiệp.
Thiết kế khuôn ép nhựa 3D bằng CAD/CAM đã trở thành xương sống của nhiều dự án công nghiệp hiện đại, mang lại khả năng hiện thực hóa các ý tưởng phức tạp thành sản phẩm vật lý một cách hiệu quả và chính xác. Để đạt được thành công trong lĩnh vực này, việc nắm vững quy trình thực hiện và nhận diện các ứng dụng thực tiễn là yếu tố then chốt. Phần này sẽ đi sâu vào các bước thực hiện chi tiết và những lĩnh vực công nghiệp mà công nghệ này đang phát huy tối đa tiềm năng.
Quy trình chi tiết các bước thiết kế khuôn ép nhựa 3D bằng CAD/CAM
Quy trình thiết kế khuôn ép nhựa bằng CAD/CAM là một chuỗi các bước được chuẩn hóa, kết hợp giữa sự sáng tạo kỹ thuật và độ chính xác của máy tính, đảm bảo chất lượng và hiệu quả của sản phẩm cuối cùng.
1. Tiếp nhận yêu cầu và phân tích sản phẩm
Giai đoạn đầu tiên là thu thập toàn diện các thông tin về sản phẩm từ khách hàng. Điều này bao gồm bản vẽ 2D/3D của chi tiết, các thông số kỹ thuật về vật liệu (nhựa kỹ thuật, các loại nhựa phổ biến như PP, PE, ABS, PC…), yêu cầu về chất lượng bề mặt, độ chính xác, số lượng sản phẩm dự kiến và ngân sách. Sau đó, kỹ sư sẽ tiến hành phân tích hình học của sản phẩm, xác định độ phức tạp, các yêu cầu về góc thoát khuôn, vị trí đường phân khuôn và đặc biệt là hệ số co rút của vật liệu nhựa. Việc tính toán hệ số co rút chính xác là cực kỳ quan trọng để đảm bảo kích thước cuối cùng của sản phẩm.
2. Thiết kế sản phẩm trong môi trường CAD
Sử dụng các phần mềm CAD chuyên dụng như SolidWorks, CATIA, Creo, Siemens NX, kỹ sư sẽ tạo mô hình 3D chi tiết của sản phẩm. Giai đoạn này tập trung vào việc tối ưu hóa thiết kế để phù hợp với quy trình ép phun, bao gồm việc sửa đổi các vùng có độ dày không đồng đều, loại bỏ các cạnh sắc nhọn có thể gây ứng suất tập trung, và đảm bảo tính khả thi trong sản xuất hàng loạt.

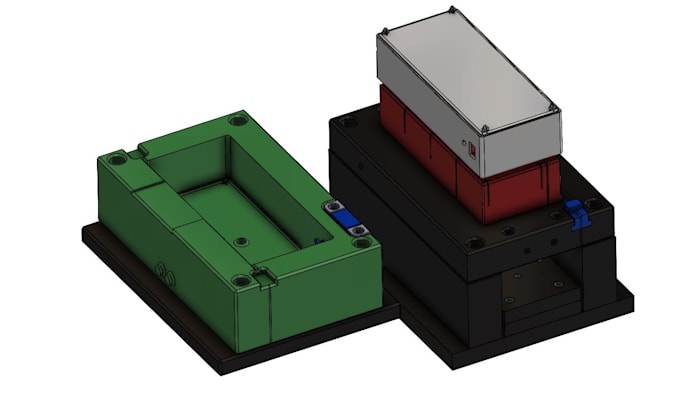

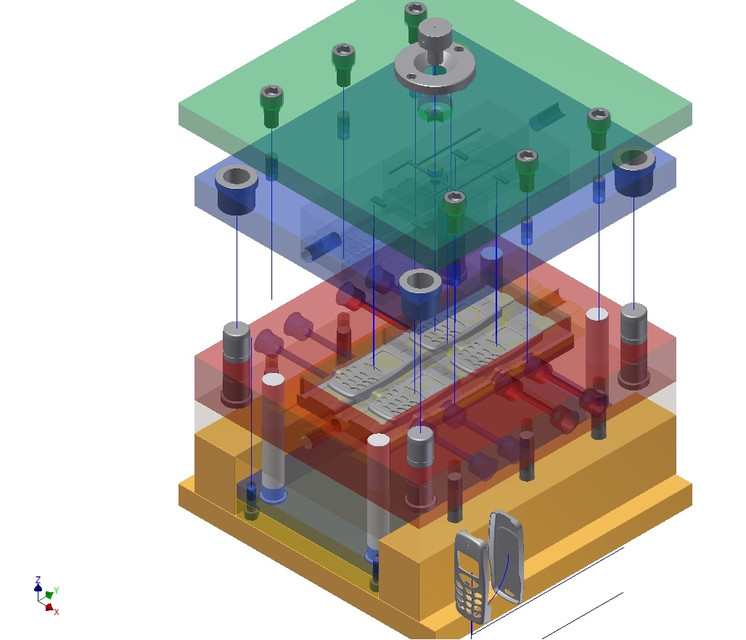

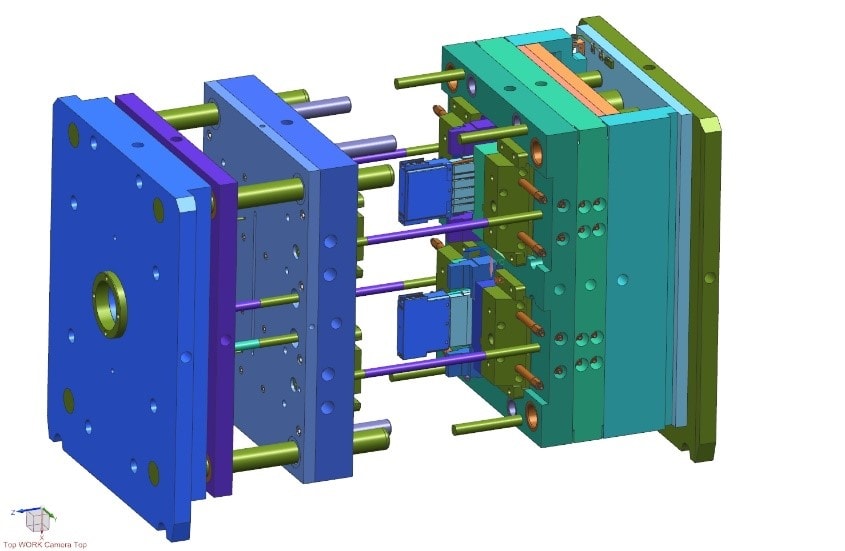

3. Thiết kế khuôn trong môi trường CAD
Dựa trên mô hình sản phẩm 3D đã tối ưu, kỹ sư sẽ bắt đầu thiết kế khuôn. Các yếu tố quan trọng được xem xét bao gồm: xác định mặt phân khuôn (parting line), thiết kế hệ thống dẫn nhựa (runner, gate), hệ thống làm mát (cooling channels), hệ thống đẩy (ejection system) và các chi tiết khuôn khác như lòng khuôn, lõi khuôn, tấm khuôn, bạc dẫn hướng, chốt đẩy, v.v. Mục tiêu là tạo ra một bộ khuôn có khả năng sản xuất chi tiết nhựa với độ chính xác cao và tuổi thọ bền bỉ. Độ chính xác trong gia công các bộ phận khuôn, ví dụ như lựa chọn các cấp độ chính xác H7, H8, là yếu tố quyết định chất lượng sản phẩm cuối cùng.
4. Phân tích và mô phỏng CAE (nếu cần)
Với các dự án phức tạp hoặc yêu cầu độ chính xác cao, phần mềm Phân tích Kỹ thuật Có Hỗ trợ Máy tính (CAE) như Moldflow, Autodesk Fusion 360, Ansys được sử dụng để mô phỏng quá trình ép phun. Mô phỏng giúp dự đoán các lỗi tiềm ẩn như đường hàn (weld lines), lẹm (short shots), biến dạng cong vênh (warpage), bọt khí, và các vấn đề khác liên quan đến dòng chảy nhựa. Điều này cho phép kỹ sư điều chỉnh thiết kế khuôn trước khi gia công, tiết kiệm thời gian và chi phí.
5. Lập trình gia công CAM
Sau khi thiết kế khuôn đã hoàn tất và được kiểm duyệt, mô hình 3D của khuôn sẽ được chuyển sang phần mềm CAM (Computer-Aided Manufacturing) như Mastercam,powermill. Kỹ sư CAM sẽ lập trình đường chạy dao cho các máy CNC (Computer Numerical Control) để gia công các chi tiết khuôn. Giai đoạn này bao gồm việc lựa chọn dụng cụ cắt, xác định tốc độ cắt, tốc độ tiến dao, và tối ưu hóa các chiến lược gia công để đạt được độ chính xác và hiệu quả cao nhất.
Ứng dụng thực tiễn của thiết kế khuôn ép nhựa 3D bằng CAD/CAM trong các dự án công nghiệp
Thiết kế khuôn ép nhựa 3D bằng CAD/CAM đã trở thành công cụ không thể thiếu trong hầu hết các ngành công nghiệp sản xuất hiện đại, từ những chi tiết nhỏ nhất đến các bộ phận phức tạp.
- Ngành ô tô: Từ các chi tiết nội thất như bảng điều khiển, tay nắm cửa, ốp trần đến các bộ phận ngoại thất như vỏ gương, cản xe, vỏ đèn pha. Công nghệ này cho phép sản xuất các bộ phận có độ chính xác cao, bền bỉ và đáp ứng các tiêu chuẩn an toàn nghiêm ngặt.
- Ngành điện tử: Vỏ điện thoại, máy tính bảng, máy tính xách tay, linh kiện bên trong các thiết bị điện tử gia dụng. Yêu cầu về kích thước nhỏ, độ chính xác cao và hoàn thiện bề mặt tinh xảo được đáp ứng dễ dàng nhờ CAD/CAM.
- Ngành y tế: Các thiết bị y tế dùng một lần như ống tiêm, khay đựng, vỏ thiết bị chẩn đoán, và thậm chí một số dụng cụ phẫu thuật. Vật liệu và độ chính xác của khuôn phải đảm bảo các tiêu chuẩn vệ sinh và an toàn y tế khắt khe.
- Ngành hàng tiêu dùng: Vỏ chai lọ mỹ phẩm, hộp đựng thực phẩm, đồ gia dụng, đồ chơi trẻ em. Thiết kế khuôn phức tạp cho phép tạo ra các sản phẩm đa dạng về hình dáng, màu sắc với chi phí tối ưu cho sản xuất hàng loạt.
- Ngành xây dựng: Một số linh kiện nhựa trong hệ thống ống nước, phụ kiện cửa, vật liệu cách điện. Đảm bảo độ bền và khả năng chịu lực trong môi trường khắc nghiệt.
Lợi ích vượt trội trong các dự án công nghiệp
Việc áp dụng thiết kế khuôn ép nhựa 3D bằng CAD/CAM mang lại nhiều lợi ích chiến lược cho các doanh nghiệp:
- Rút ngắn thời gian phát triển sản phẩm: Từ ý tưởng đến sản phẩm hoàn chỉnh, quá trình được đẩy nhanh đáng kể.
- Giảm thiểu sai sót và tối ưu hóa chi phí: Phát hiện và khắc phục lỗi ngay từ giai đoạn thiết kế, giảm thiểu chi phí phát sinh do sửa chữa khuôn hoặc sản xuất thử nghiệm. Đặc biệt, việc tối ưu chi phí trong chế tạo khuôn mẫu là một lợi thế cạnh tranh lớn.
- Nâng cao chất lượng và độ chính xác: Đảm bảo sản phẩm cuối cùng có chất lượng đồng đều, đáp ứng các tiêu chuẩn kỹ thuật cao.
- Tăng khả năng tùy chỉnh và đổi mới: Cho phép dễ dàng tạo ra các thiết kế phức tạp, độc đáo và nhanh chóng thích nghi với xu hướng thị trường.
Với vai trò không thể thiếu trong chuỗi cung ứng sản xuất, thiết kế khuôn ép nhựa 3D bằng CAD/CAM là nền tảng vững chắc cho sự phát triển của các dự án công nghiệp hiện đại. Quý doanh nghiệp có nhu cầu tư vấn hoặc triển khai các giải pháp thiết kế khuôn ép nhựa chuyên nghiệp, vui lòng liên hệ Mr.Long qua số điện thoại 0949 90 77 68 để được hỗ trợ tận tình.
